2025-05-19 09:58:43 來源：互聯(lián)網(wǎng)
· 目的:確保滲碳層厚度滿足設計要求(如齒輪、軸承等零件的表面硬化需求)。
· 檢測方法:
o 顯微硬度法(最常用):從表面至心部測量硬度梯度,以硬度降至基體硬度 + 30HV 處為有效硬化層深度(如 GB/T 9450 標準)。
o 金相法:觀察滲碳層顯微組織(如過共析層、共析層、過渡層),結(jié)合腐蝕劑(如 4% 硝酸酒精)顯示滲碳層邊界。
o 化學分析法:通過剝層分析碳含量分布,適用于科研或高精度檢測。
· 關鍵指標:表面碳濃度通常控制在 0.8%~1.2%(質(zhì)量分數(shù)),過高易形成網(wǎng)狀碳化物,過低則硬度不足。
· 檢驗要點:
o 過共析層:碳濃度接近共析成分(約 0.85%~1.05%),組織為細片狀珠光體 + 少量粒狀碳化物。
o 共析層:碳濃度約 0.77%,組織為細珠光體。
o 過渡層:碳濃度逐漸降低至基體含量,組織為珠光體 + 鐵素體(依基材碳含量而定)。
· 工具:通過金相法觀察碳化物形態(tài),或使用電子探針(EPMA)精確分析碳濃度梯度。
· 表面層組織:
o 理想狀態(tài):細小粒狀碳化物均勻分布在珠光體基體中,無連續(xù)網(wǎng)狀或塊狀碳化物。
o 常見缺陷:
§ 網(wǎng)狀碳化物:滲碳溫度過高或保溫時間過長,導致碳化物沿晶界析出,淬火時易引發(fā)裂紋。
§ 碳化物聚集:局部碳濃度過高,形成粗大碳化物顆粒,降低韌性。
· 心部組織:
o 對于低碳鋼(如 20 鋼、20Cr),心部應為鐵素體 + 珠光體,鐵素體含量需符合標準(如 GB/T 5617 規(guī)定),避免過熱導致鐵素體粗大或珠光體異常。
o 對于合金滲碳鋼(如 20CrMnTi),心部可能出現(xiàn)貝氏體或低碳馬氏體(取決于冷卻速度),需控制其比例以保證強韌性。
· 成因:滲碳過程中若爐氣含氧量過高,可能導致表層合金元素氧化(如內(nèi)氧化),形成托氏體等非馬氏體組織。
· 危害:NMO 會降低表面硬度和疲勞強度,通常要求其深度≤0.02mm(具體依零件服役條件而定)。
· 檢驗方法:采用金相法,經(jīng)硝酸酒精腐蝕后觀察表層是否存在黑色組織(托氏體)。
缺陷類型 | 成因分析 | 解決措施 |
滲碳層深度不足 | 滲碳溫度低、時間短;爐氣碳勢不足 | 提高滲碳溫度 / 時間,優(yōu)化碳勢控制 |
網(wǎng)狀碳化物嚴重 | 滲碳溫度過高或碳勢過高,冷卻速度過慢 | 降低滲碳溫度 / 碳勢,采用快冷(如預冷淬火) |
心部鐵素體過多 | 基材碳含量過低,滲碳后冷卻速度過慢 | 選擇合適鋼材,加快冷卻(如鼓風冷卻) |
非馬氏體組織超標 | 爐內(nèi)氣氛含氧量高,滲碳前工件未清洗 | 嚴控爐氣純度,工件脫脂去銹 |
1. 工藝驗證:確認滲碳工藝參數(shù)(溫度、時間、碳勢)是否合理,為批量生產(chǎn)提供數(shù)據(jù)支撐。
2. 缺陷預防:通過淬火前檢驗提前發(fā)現(xiàn)組織異常(如碳化物超標),避免淬火后報廢(如裂紋、硬度不均)。
3. 質(zhì)量追溯:為產(chǎn)品性能(如耐磨性、疲勞壽命)提供金相依據(jù),滿足客戶或標準要求(如 ISO 2624、AISI 2300 等)。
· 國家標準:GB/T 9450(有效硬化層深度)、GB/T 25744(滲碳件顯微組織)、JB/T 6141.3(滲碳層碳化物評級)。

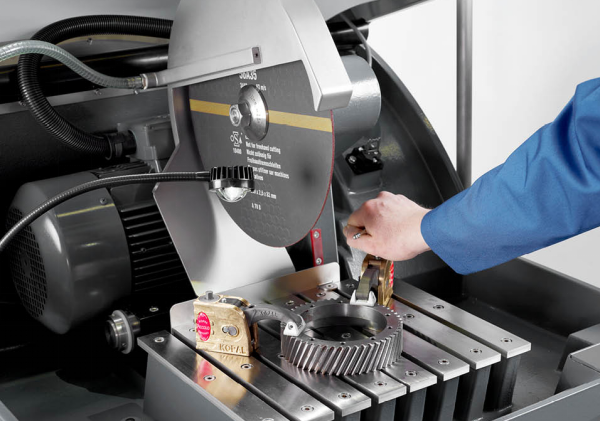

· 工具設備:金相顯微鏡(500× 以上)、顯微硬度計、碳硫分析儀、電子探針等。
滲碳層淬火前的組織檢驗是連接滲碳與淬火工藝的 “質(zhì)量樞紐”,需從深度、碳濃度、顯微組織三方面系統(tǒng)評估,重點關注碳化物形態(tài)、心部組織均勻性及非馬氏體缺陷。通過精準檢驗與工藝調(diào)整,可確保淬火后獲得理想的 “表面高硬度 + 心部強韌性” 復合性能,提升工件服役可靠性。
